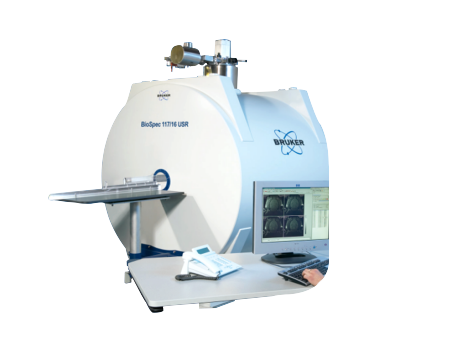

Bruker BioSpec 小動物核磁成像系統
擁有卓越信噪比的11.7 T高磁場
采用維護間隔長達兩年的USR（超屏蔽冷頭）磁體技術
USR 磁體采用液氮零揮發技術和無液氮磁體技術
72 mm 大空間實現大鼠和小鼠成像
具有優越的分辨率和成像效果
詳情
產品原理
磁共振成像：
磁共振成像（MRI）是利用原子核在強磁場內發生共振產生的信號經圖像重建的一種成像技術，是一種核物理現象。它是利用射頻脈沖對置于磁場中含有自旋不為零的原子核進行激勵，射頻脈沖停止后，原子核進行弛豫，在其弛豫過程中用感應線圈采集信號，按一定的數學方法重建形成數學圖像。
磁共振成像優勢：
高空間分辨率；
良好的軟組織對比，尤其在神經系統，腫瘤，關節肌肉組織；
多參數成像，適用于生物體全身成像，各種疾病動物模型；
對生物體無損傷、無輻射；
適合動態連續活體觀測藥物在體內的代謝，探索藥物作用機理和評價治療效果。
產品概況
德國Bruker小動物核磁系統是尖端低溫探頭技術結合超高場的USR磁體技術，為活體磁共振成像提供超高的空間分辨率，使磁共振成像科研達到科學家所期望的分子細胞水平
基于超屏蔽冷頭 (USR) 磁體技術的高端磁體為小動物磁共振成像提供超高靈敏度的磁場 ( 從 4.7 特斯拉到 11.7 特斯拉 )。
Bruker BioSpec 117/16 USR配備11.7T超高場磁體，采用USR（超屏蔽冷頭）磁體技術，對小動物如大小鼠全身軟組織、大腦、神經、心血管、關節、肺和腹部組織器官等均具有極高的分辨力和成像效果，在活體動物器官的細胞水平或亞細胞水平進行定性與定量成像，被廣泛應用于生命科學，生物醫藥和醫藥臨床前研究領域。
USR（超屏蔽冷頭）磁體技術：布魯克的 USR 磁體采用的是液氮零揮發技術，該技術只使用液氦作為致冷劑。由于先進的領先技術，我們的 USR 磁體在兩年內無需進行維護。布魯克的 USR 磁體是僅有的具有主動屏蔽功能的磁體，因此大大減少了磁體周邊的雜散場。
產品特點
小動物核磁整體特點：
基于超屏蔽冷頭 (USR) 磁體技術的高端磁體為小動物磁共振成像提供高靈敏度的磁場 ( 從 4.7 特斯拉到 11.7 特斯拉 )。
從 16 厘米到 40 厘米的磁體孔徑可以覆蓋所有臨床前預試驗的動物尺寸 ( 大鼠，小鼠，猴子，狗等 )。
磁體的零液氦蒸發量和免液氮技術節約維護成本和延長維護周期。
可升級的 AVANCEI 模塊化譜儀系統提供多達 16 個接受通道和 6 個發射通道。
并行成像技術應用于所有序列包括平面回波成像。
多通道發射成像應用。
為高場磁共振優化設計的 BGA-S 系列梯度系統擁有最高的梯度強度，切換速率和勻場電流。
馬達驅動和軟件控制的動物定位系統為日常掃描提供便利和提高效率。
自觸發靜態心臟成像 ( 無需外接傳感器和觸發同步裝置 )。
相陣控射頻線圈技術提供最大檢測靈敏度和縮短掃描時間。
磁共振成像低溫探頭的靈敏度比普通探頭高 2.5 倍。
直觀友好用戶界面，可以處理多維磁共振成像和波譜的采集，重建，分析和顯示。
BioSpec 117/16 USR 技術特點：
擁有卓越信噪比的11.7 T高磁場。
維護間隔長達兩年的超屏蔽冷頭（USR）磁體。
USR 磁體采液氮零揮發技術和無液氮磁體技術，該技術僅使用液氦作為致冷劑。
USR 磁體是僅有的具有主動屏蔽功能的磁體，大程度減少磁體周邊的雜散場。
72 mm 大空間實現大鼠和小鼠成像。
集成梯度和勻場的 BGA-S 梯度線圈，具有優越的切換率、梯度強度以及出色的占空度性能，可克服各種超高磁場下成像挑戰。
用于多接收發射通道配置的可擴展Avance Neo架構。
用于并行成像的相陣控線圈技術。
用于無外部觸發裝置自門控心臟成像的IntraGate。
動物精密定位系統。
采用卓越的動物磁共振成像技術的ParaVision 360友好用戶界面。
應用領域
小動物磁共振成像系統的主要應用包括這幾個方面：
1、神經科學研究
2、小動物內部組織結構動態
3、小動物不同器官、組織內部腫瘤模型給藥研究
4、活體實驗鼠體內腫瘤長期動態觀測、腫瘤生長評估
5、頭部腫瘤類動物模型研究
6、頭部血栓、腦梗等動物模型研究
7、肝部腫瘤、脂肪肝、其它肝部疾病研究
8、皮下腫瘤研究
9、靶向藥物研究
10、心血管疾病研究
11、病理研究，肥胖研究
12、胚胎發育研究
13、腎臟研究
14、基于磁共振造影劑研究
15、病理學研究
應用展示
1、高分辨率神經解剖結構
布魯克結合超高磁場，先進的相陣控線圈和譜儀技術提供完美品質的結構形態成像。超高空間分辨率可以顯示精細的顯微組織結構。領先的磁共振成像技術在超高磁場下提供完美的對比度。

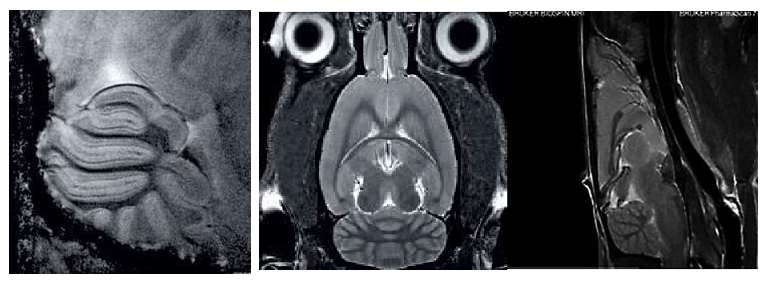

磁共振成像低溫探頭增加150%的靈敏度，清晰顯示小鼠腦部細胞層狀結構（小腦的顆粒層和浦肯雅細胞層），空間分辨率達到 50μm：
2、功能磁共振成像
功能磁共振成像需要最強的磁場，最好的梯度和最穩定的系統。布魯克優異的梯度系統確保在單次激發下得到整個腦部的圖像。功能卓越的勻場單元最大程度地消除平面回波成像幾何形變。特有的頻率和相位穩定性保證多次激發EPI擴散張量成像的品質。高分辨率的功能磁共振成像可以深入洞察大腦的功能反應。

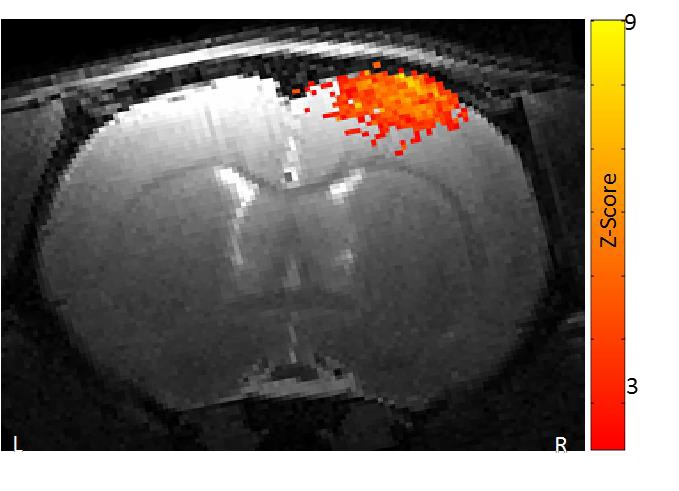

小鼠腦部的功能磁共振成像：
3、擴散張量成像DTI
多次激發EPI擴散張量成像可以顯示小鼠腦部神經纖維走向。擴散梯度方向可多達256個方向，空間分辨率為200×200×400微米。

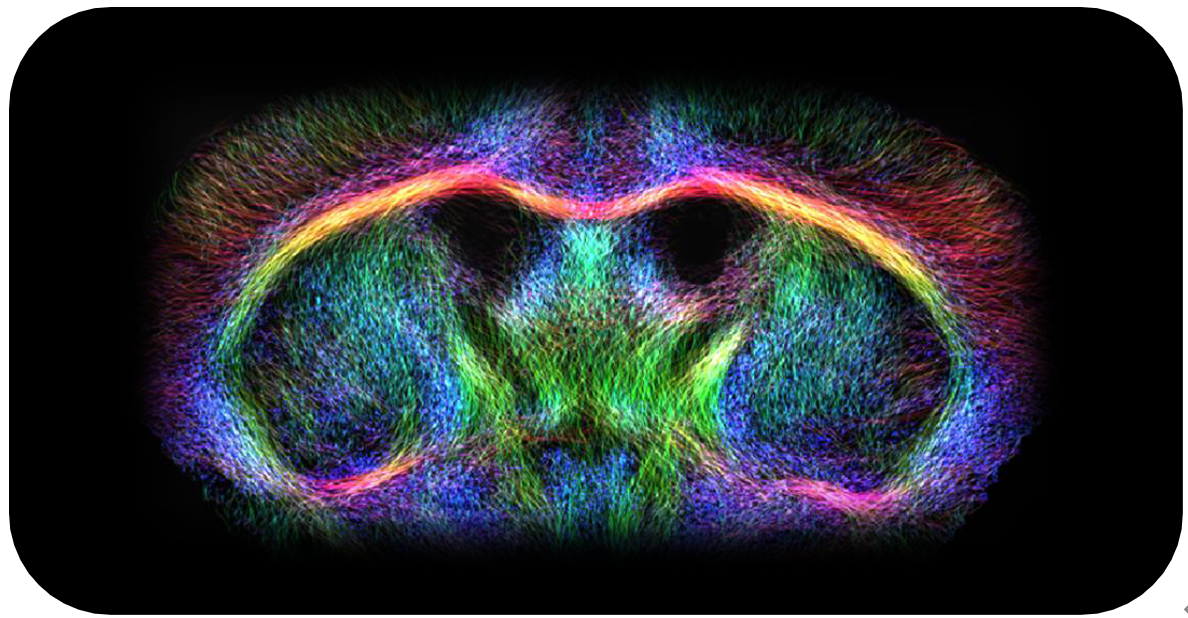

小鼠腦部擴散張量成像：
4、SWI磁敏感成像
磁敏感成像可大大提高磁敏感性，可用于檢測老年癡呆小鼠模型粥狀淀粉沉積斑塊，評價藥物作用療效。

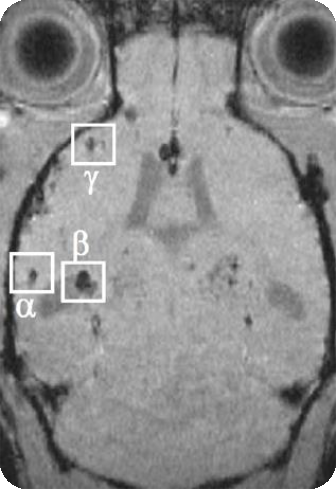

老年癡呆小鼠腦部的磁敏感成像：
5、磁共振波譜
高強磁場下的磁共振波譜給研究腦部、腫瘤等代謝情況提供新的有效工具，布魯克卓越的活體定域譜技術實現小于10毫秒的回波時間，可以研究更廣泛的代謝物。精密的勻場算法減小譜峰的重疊，達到最好的波譜分辨力。
高強磁場下的磁共振波譜：
6、腹部成像
布魯克同步觸發采集技術可以消除腹部運動偽影，高場下T2對比度能更好顯示腹部各個臟器。

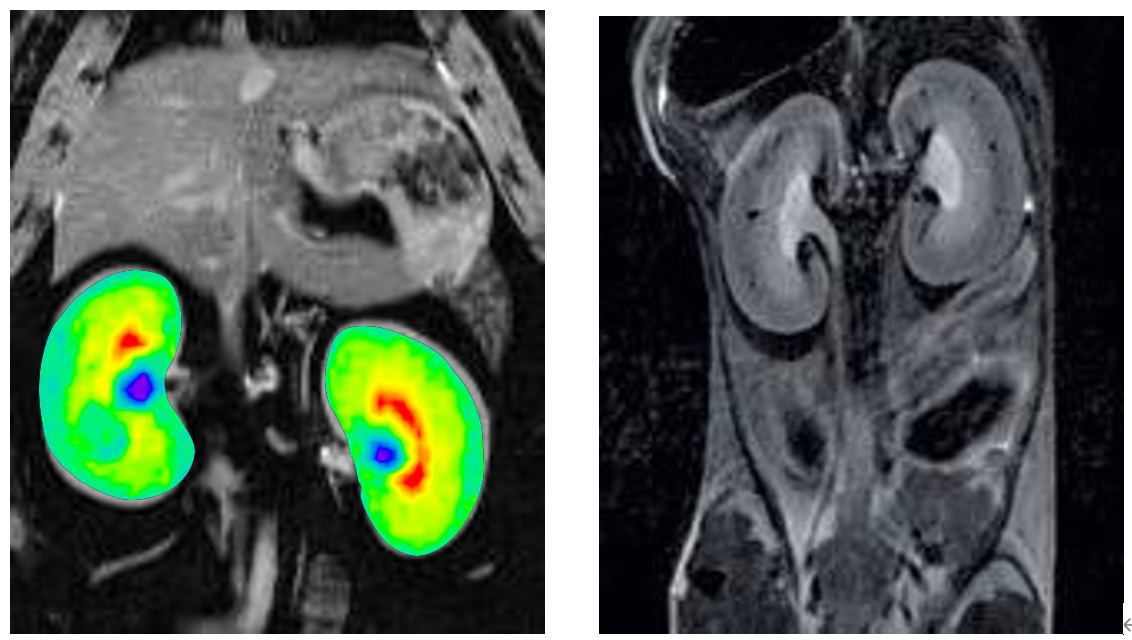

大小鼠腹部成像：
7、心臟成像
布魯克專為心臟成像設計的相陣控線圈具有最大的靈敏度。并行加速采集技術支持高時間分辨率要求的實驗，例如心肌灌注成像等應用。自觸發技術和實時生理觸發技術消除動物呼吸和心跳對圖像的影響。可實現心臟亮血、黑血、灌注等結構，標記和電影成像。

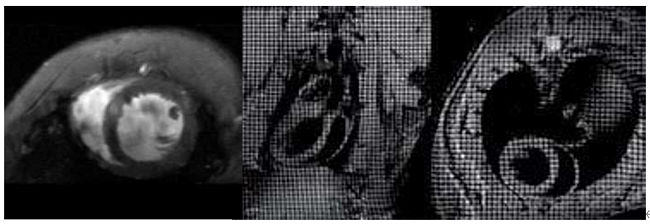

大小鼠的心臟成像：
8、分子影像成像
分子磁共振成像是是一個新興并具有很大發展前景的領域。隨著布魯克獨特的低溫探頭技術進入磁共振成像領域，磁共振圖像的空間分辨 率達到一個新的層次。這些特有的提高靈敏度技術結合布魯克超高場 強磁體，使磁共振成像進入細胞水平。

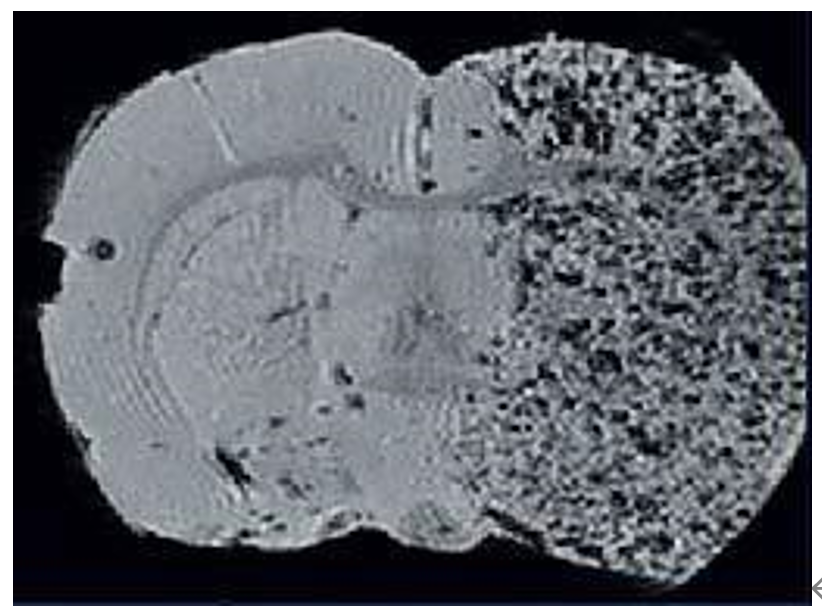

利用標記Fe的間質干細胞來顯示大鼠中風區域：
9、猴腦成像
靈長類動物是我國腦科學計劃中關鍵實驗動物，對理解大腦的功能運轉有極大的作用。可以實現小型絨猴靈長類動物成像，大大提高空間分辨率。

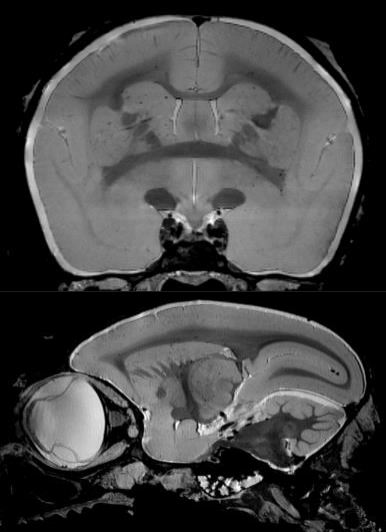

絨猴的大腦成像：
